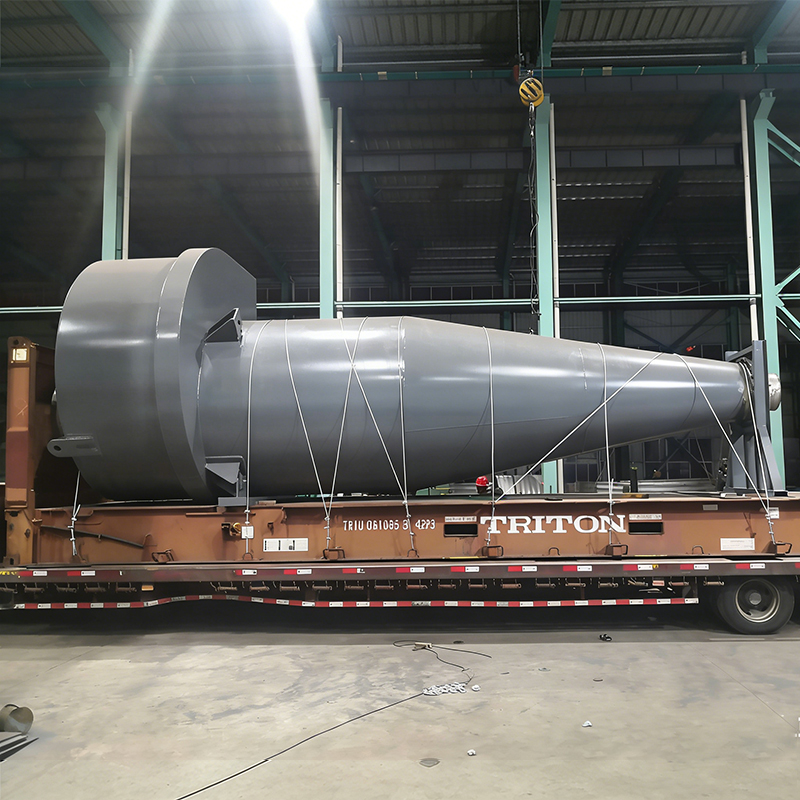

O coletor de pó Cyclone é um dispositivo mecânico de coleta de pó que utiliza força centrífuga para separação gás-sólido. Quando um fluxo de ar carregado de poeira entra tangencialmente no dispositivo a uma velocidade de 15-25 m/s, ele gira, fazendo com que partículas de poeira com densidade maior que a do gás sejam lançadas contra a parede sob força centrífuga e caiam na tremonha inferior, separando assim a poeira do fluxo de ar. Comparado aos coletores de pó de filtro de manga e coletores de pó de cartucho, que dependem de meios filtrantes para interceptação, o Coletor de Pó Ciclone é projetado principalmente para pré-tratamento de pó com tamanhos de partículas maiores (normalmente capturando partículas de pó maiores que 5 μm) ou concentrações mais altas. Sua estrutura mais simples elimina a necessidade de substituições frequentes dos meios filtrantes, resultando em vantagens significativas no investimento inicial e nos custos de operação/manutenção. Este equipamento funciona de forma estável ao lidar com poeira de alta temperatura e alta carga, com uma eficiência de remoção de poeira geralmente entre 80% e 98% e uma perda de resistência de aproximadamente 580 a 1960 Pascal. É comumente usado em processos de pré-remoção de poeira de alta concentração e recuperação de material em indústrias como materiais de construção, produtos químicos e metalurgia. Os coletores de pó ciclone não possuem partes móveis e podem ser feitos de materiais como aço carbono ou aço inoxidável, tornando-os duráveis e adequados para uma ampla gama de condições operacionais. No entanto, devido à sua eficiência limitada na captura de poeira fina, eles são frequentemente usados em série com outros coletores de poeira de alta eficiência para melhorar o efeito geral de purificação.
Economizador Brasado à Base de Níquel
Pré-aquecedor de ar
Caldeira de calor residual de sinterização no duto principal de gases de combustão
Caldeira de calor residual com resfriador circular sinterizado
Caldeira de calor residual de gás de combustão de forno de coque
Caldeira de calor residual de forno rotativo
Uma poça sob o revestimento de uma caldeira industrial raramente é apenas um problema de encanamento. Em uma caldeira de calor residual de gás de combustão de forno de coque de 60 t/h, a água que aparece ao longo de uma costura do revestimento geralmente indica uma de três coisas: uma falha na...
Read MoreVazamento na válvula de alívio de segurança da caldeira: a resposta curta antes dos detalhes Se uma válvula de segurança da caldeira estiver vazando, trate-a como um defeito no limite de pressão, não como um incômodo doméstico. A válvula é a última barreira mecânica entre um tambor press...
Read MorePor que um PRV de caldeira vaza: a conclusão primeiro Às três da manhã, uma poça quente se espalha pelo chão sob uma caldeira que funcionava perfeitamente no dia anterior. A reação natural é presumir que a válvula falhou e solicitar uma substituição. Essa reação geralmente é errada. O va...
Read MoreColetou de poeira ciclone (também chamado coletor de ciclone or coletor de poeira de ciclone industrial ) é um dispositivo de separação mecânica amplamente utilizado que remove partículas de fluxos de gás usando força centrífuga. Ao contrário dos sistemas baseados em filtros, um Coletor de pó ciclone chinês não possui peças móveis ou bolsas de filtro, o que o torna altamente confiável para aplicações de alta temperatura e poeira abrasiva. Equipamento químico Co. de Jiangsu Shineng, Ltd. — Como fabricante de unidades de recuperação de gases de combustão e empresa de sistemas de recuperação de calor residual na China, Jiangsu Shineng Químico Equipment Co., Ltd, fundada em 2005, a empresa é especializada em pesquisa e desenvolvimento e fabricação de sistemas de recuperação de calor residual de gases de combustão e equipamentos químicos, possuindo capacidades internas abrangentes que vão desde o desenvolvimento de tubos de calor e brasagem à base de níquel até a fabricação de vasos de pressão. Nossos produtos são amplamente utilizados nas indústrias química de carvão, metalurgia, geração de energia e amônia sintética, e foram exportados para mercados internacionais. A mesma excelência em engenharia se estende aos nossos Coletor de pó mecânico chinês soluções para pré-filtração e redução da carga de poeira.
Normalmente, um extrator de poeira de ciclone alcança eficiências de coleta de 85% a 95% para partículas maiores que 10 mícrons e até 98% para partículas >30 mícrons. Serve como um vice-ciclone de poeira em muitas plantas, protegendo filtros ou filtros de mangas a jusante. Só os setores globais do cimento e da metalurgia utilizam mais de 300.000 unidades de ciclones, recuperando milhões de toneladas de poeiras valiosas anualmente (revisão técnica da EPA 2024).
A coletor de poeira de ciclone industrial converte a velocidade do gás de entrada em um vórtice espiral de alta velocidade. O gás entra tangencialmente no topo (velocidade de entrada normalmente 15-25m/s), criando um vórtice duplo: a hélice externa descendente força a poeira em direção à parede, enquanto a hélice interna ascendente sai do gás limpo. A aceleração centrífuga varia entre 500 a 2.000g , fazendo com que as partículas colidam com a parede cônica e deslizem para dentro do reservatório de pó.
Para um projeto Stairmand padrão de alta eficiência, o diâmetro de corte (d50) – tamanho de partícula coletado com eficiência de 50% – é de cerca de 4-6 mícrons com queda de pressão de 1,0-1,5 kPa. Ao otimizar as dimensões de entrada e o comprimento do cone, Fornecedor de coletor de poeira ciclone A Jiangsu Shineng produz unidades personalizadas que reduzem as emissões de partículas para menos de 50 mg/Nm³ para pré-limpeza química de carvão. Dados de uma instalação metalúrgica de 2025 mostraram remoção de 92% de finos de minério de ferro (faixa de tamanho 8-50 µm) antes da caldeira de calor residual.
A tabela abaixo resume a eficiência fracionária típica de um melhor coletor de pó de ciclone de acordo com os padrões ASME PTC 31. Para partículas abaixo de 5 mícrons, um coletor de ciclone pode servir como pré-limpador; no entanto, o emparelhamento com um baghouse atinge uma eficiência geral >99,9%.
| Tamanho de partícula (µm) | Eficiência (%) | Aplicação Típica |
|---|---|---|
| 1-5 | 30-55 | Cinza volante fina, coleta secundária |
| 5-10 | 60-80 | Pó de cimento, lascas de madeira |
| 10-30 | 85-94 | Pó metalúrgico, finos de carvão |
| >30 | 95-98 | Areia, limalha |
Análise de barra horizontal: O gráfico acima ilustra a forte dependência de coletor de poeira ciclone eficiência no diâmetro das partículas. Para pó de 5 mícrons (típico de fumos metalúrgicos finos), a eficiência permanece apenas 42%, razão pela qual um Coletor de pó mecânico chinês sozinho pode precisar de polimento por baghouse. Em 10 mícrons, a eficiência sobe para 70%, ultrapassando o limite típico para pré-separação. Atingindo 20 mícrons, o vice-ciclone de poeira captura 88% do material, reduzindo significativamente a carga a jusante. A 50 mícrons (por exemplo, cinza grossa ou areia), o extrator de ciclone atinge 97%, tornando-o uma solução independente. Esses valores vêm de testes de distribuição de tamanho de partículas realizados em fábricas de produtos químicos de carvão em Shanxi (2025). Para resultados ideais, um melhor coletor de pó de ciclone de Jiangsu Shineng é projetado sob medida em torno de PSD de poeira específico.
Um bem projetado coletor de poeira de ciclone industrial equilibra a eficiência da coleta e o consumo de energia. O gráfico de linhas a seguir mostra a evolução da queda de pressão em um período típico coletor de ciclone corpo à medida que a velocidade do gás aumenta. Dados em escala laboratorial validados por simulação CFD (Journal of Aerosol Science, 2024).
Interpretação do gráfico de linha: Por um Coletor de pó ciclone chinês , aumentar a velocidade de entrada de 10 m/s para 25 m/s aumenta a queda de pressão de 400 Pa para 1650 Pa – seguindo uma relação quadrática (ΔP ∝ v²). A zona operacional ideal para um extrator de poeira de ciclone é normalmente entre 16 e 20 m/s, alcançando eficiência de remoção acima de 88% para poeira de 10 mícrons com penalidade de energia moderada (800-1200 Pa). Abaixo de 12 m/s, ocorre re-arrastamento de poeira, enquanto acima de 22 m/s a erosão do cone acelera e os custos de energia aumentam acentuadamente. Jiangsu Shineng coletor de poeira de ciclone industrial os projetos incorporam revestimentos resistentes ao desgaste para tarefas metalúrgicas de alta velocidade. Para um fluxo de gás de 50.000 m³/h, escolher 18 m/s em vez de 24 m/s reduz o consumo de energia do ventilador em 38% mantendo 90% de coleta de partículas médias.
Fornecedor de coletor de poeira ciclone A Jiangsu Shineng atende diversos setores. O gráfico de colunas abaixo compara a concentração típica de entrada de poeira com a concentração de saída para quatro grandes indústrias usando um tamanho adequado Coletor de pó mecânico chinês como pré-filtro.
Insights do gráfico de colunas: O gráfico compara a carga de poeira de gás bruto com o gás limpo após um processo de alta eficiência. vice-ciclone de poeira . Na siderurgia (efluente gasoso do EAF), a concentração de poeira na entrada pode chegar a 50 g/Nm³; um projeto adequadamente coletor de poeira de ciclone industrial reduz para ~5,8 g/Nm³, representando 88,4% de remoção de massa . Para fornos de cimento, a redução é de 35 para 4,5 g/Nm³ (87% de eficiência). Nas usinas que queimam carvão pulverizado, a entrada de 18 g/Nm³ cai para 2,1 g/Nm³ (eficiência 88,3%). Tal desempenho prova por que melhor coletor de pó de ciclone permanece indispensável para o pré-tratamento. Ao reduzir a carga de pó, os filtros de mangas a jusante prolongam a sua vida útil em até 300% (dados de campo da instalação Jiangsu Shineng em Henan, 2025).
O gráfico de radar abaixo avalia quatro critérios principais: tolerância à temperatura, custo de manutenção, eficiência de coleta de poeira fina (2-5 µm) e custo de capital. Cyclone (azul) é excelente em alta temperatura e baixa manutenção.
Interpretação do gráfico de radar: O radar compara um Coletor de pó ciclone chinês (polígono azul) contra um baghouse típico (tracejado em vermelho). O coletor de ciclone pontuações máximas (10/10) em tolerância a altas temperaturas (até 450°C sem problemas) e 9/10 em baixa manutenção porque não são necessárias bolsas de filtro ou jatos pulsantes. O custo de capital é significativamente menor (8/10). Para eficiência de poeira fina (2-5 µm), os ciclones atingem apenas 3/10, enquanto os filtros de ar atingem 9/10. No entanto, como um Coletor de pó mecânico chinês usado em conjunto com um filtro de manga, reduz a carga em filtros finos caros, otimizando o custo operacional geral da planta. Em sistemas de calor residual metalúrgico, um extrator de poeira de ciclone da Jiangsu Shineng protege a caldeira de calor residual a jusante das cinzas abrasivas. Estudo de caso: uma fundição de cobre em Yunnan instalou nosso coletor de poeira de ciclone industrial e reduziu a manutenção anual do filtro de mangas em 43%.
Portanto, selecionar o direito Fornecedor de coletor de poeira ciclone garante geometria ideal (altura de entrada, diâmetro do localizador de vórtice) para seu PSD. Jiangsu Shineng combina simulação CFD com revestimento proprietário resistente ao desgaste para oferecer melhor coletor de pó de ciclone sistemas para ambientes agressivos.
Como um experiente Fornecedor de coletor de poeira ciclone , Jiangsu Shineng fornece documentação técnica completa, incluindo curvas de eficiência, previsões de queda de pressão e modelo 3D. Para cada Coletor de pó mecânico chinês inquérito, realizamos análises de tamanho de partícula para garantir o desempenho de separação atendendo aos padrões ambientais locais (normalmente saída de 50 mg/Nm³ para pré-despoeiramento).
Velocidade de entrada ideal para um extrator de poeira de ciclone é 16-20m/s. Abaixo de 12 m/s, a re-arrastação de partículas reduz a eficiência; acima de 22 m/s, a erosão e a queda de pressão aumentam dramaticamente. A Jiangsu Shineng projeta cada unidade para uma velocidade específica com base na abrasividade do pó.
Padrão Coletor de pó ciclone chinês é menos eficaz para poeira higroscópica ou pegajosa devido ao acúmulo de parede. No entanto, adicionar um liner ou utilizar um “ciclone seco” com isolamento térmico evita a condensação. Para alta umidade (>15% UR), recomendamos um pré-aquecedor ou design alternativo.
“Ciclone substituto de poeira” normalmente se refere a um ciclone de plástico transparente pequeno e de alta eficiência para aspiradores de oficina. Contrapartes industriais de Coletou de poeira ciclone Supplier Jiangsu Shineng dimensiona o mesmo princípio centrífugo para fluxo massivo com ângulos de cone mais espessos (12-15°). Ambos não compartilham partes móveis, mas as versões industriais usam aço pesado e atingem 95% para partículas >15 µm.
Por umny further inquiry about melhor coletor de pó de ciclone integração com recuperação de calor residual ou processo químico, entre em contato com Jiangsu Shineng Chemical Equipment Co., Ltd. - seu parceiro confiável desde 2005.
