O trocador de calor casco e tubo é um trocador de calor industrial típico e universal. Sua estrutura central consiste em um grande invólucro (lado do invólucro) que abriga o feixe de tubos e numerosos tubos (lado do tubo) encerrados dentro do invólucro. Dois fluidos em diferentes temperaturas fluem no lado do casco e no lado do tubo, respectivamente, trocando calor de forma eficiente através das paredes do tubo de metal para atingir a finalidade de aquecimento, resfriamento ou condensação.
Caldeira de calor residual de sinterização no duto principal de gases de combustão
Caldeira de calor residual com resfriador circular sinterizado
Caldeira de calor residual de gás de combustão de forno de coque
Caldeira de calor residual de forno rotativo
Equipamento de evaporador e trocador de calor
Economizador Brasado à Base de Níquel
Uma poça sob o revestimento de uma caldeira industrial raramente é apenas um problema de encanamento. Em uma caldeira de calor residual de gás de combustão de forno de coque de 60 t/h, a água que aparece ao longo de uma costura do revestimento geralmente indica uma de três coisas: uma falha na...
Read MoreVazamento na válvula de alívio de segurança da caldeira: a resposta curta antes dos detalhes Se uma válvula de segurança da caldeira estiver vazando, trate-a como um defeito no limite de pressão, não como um incômodo doméstico. A válvula é a última barreira mecânica entre um tambor press...
Read MorePor que um PRV de caldeira vaza: a conclusão primeiro Às três da manhã, uma poça quente se espalha pelo chão sob uma caldeira que funcionava perfeitamente no dia anterior. A reação natural é presumir que a válvula falhou e solicitar uma substituição. Essa reação geralmente é errada. O va...
Read MoreO que é um Trocador de calor de casco e tubo e como funciona? A trocador de calor de casco e tubo é um dispositivo térmico amplamente utilizado que consiste em um vaso de pressão cilíndrico (casco) contendo um feixe de tubos. Um fluido flui dentro dos tubos (lado do tubo), enquanto outro fluido flui ao redor dos tubos dentro do casco (lado do casco). Transferências de calor através das paredes do tubo, permitindo aquecimento, resfriamento ou condensação eficientes. Como um confiável Fornecedor de trocador de calor industrial , Equipamento químico Co. de Jiangsu Shineng, Ltd. fornece projetos de alto desempenho. Como fabricante de unidades de recuperação de gases de combustão e empresa de sistemas de recuperação de calor residual na China, Jiangsu Shineng Chemical Equipment Co., Ltd, fundada em 2005, a empresa é especializada em pesquisa e desenvolvimento e fabricação de sistemas de recuperação de calor residual de gases de combustão e equipamentos químicos, possuindo capacidades internas abrangentes que vão desde o desenvolvimento de tubos de calor e brasagem à base de níquel até a fabricação de vasos de pressão. Nossos produtos são amplamente utilizados nas indústrias química de carvão, metalurgia, geração de energia e amônia sintética, e foram exportados para mercados internacionais. Nosso Trocador de calor tubular da China soluções combinam construção robusta com projetos térmicos customizados.
Normalmente, um fabricantes de trocadores de calor de casco e tubo design oferece coeficientes gerais de transferência de calor que variam de 150 a 1200 W/m²·K dependendo das propriedades do fluido e do arranjo do fluxo. Mais de 65% das tarefas de troca de calor industrial em todo o mundo (refinação, petroquímica, energia) dependem desta tecnologia (normas TEMA, 2024).
O trocador de calor tipo shell opera com base na condução e convecção orientada por gradiente de temperatura. O fluido quente (no lado do casco ou no lado do tubo) libera energia térmica, que atravessa a espessura da parede do tubo (normalmente 1,2–3,5 milímetros) e é absorvida pelo fluido frio. Defletores dentro do casco direcionam o fluido do lado do casco através do feixe de tubos várias vezes, aumentando a turbulência e o coeficiente de transferência de calor em 40-60% em comparação com um design direto. Uma folha de tubo fixa trocador de calor de folha de tubo é comumente usado para serviços de limpeza não corrosivos, enquanto os projetos de cabeça flutuante ou tubo em U acomodam a expansão térmica. Para uma aplicação típica de resfriador de óleo (lado do tubo: óleo a 85°C; lado do casco: água de resfriamento a 30ºC), um bem projetado Trocador de calor de casco e tubo da China atinge um fator de correção logarítmico da diferença média de temperatura (LMTD) acima de 0,85 e a temperatura do óleo de saída é reduzida para 42°C com taxa de fluxo de água 1,5 vezes a taxa de óleo.
A fabricantes de trocadores de calor de tubo como Jiangsu Shineng otimiza o espaçamento do defletor (0,2 a 0,5 do ID do casco) e o passo do tubo (1,25–1,5 × diâmetro externo do tubo) para equilibrar a transferência de calor e a queda de pressão. Dados da indústria (da Associação de Fabricantes de Trocadores Tubulares) indicam que para um arranjo de casco de 2 passagens e tubo de 4 passagens, a eficácia geral pode chegar a 75-85% para tarefas líquido-líquido.
O following table lists key design parameters used by trocador de calor de casco e tubo supplier Jiangsu Shineng para aplicações químicas e de energia. Esses valores seguem as diretrizes da Seção VIII da TEMA e da ASME.
| Parâmetro | Faixa Típica | Unidade |
|---|---|---|
| Diâmetro da casca | 150 – 2500 | milímetros |
| Comprimento do tubo | 1,5 – 9,0 | m |
| OD do tubo (comum) | 15,9, 19,05, 25,4 | milímetros |
| Pressão máxima de projeto | 0,5 – 10,0 | MPa |
| Temperatura de projeto | -30 a 550 | °C |
Análise de gráfico de barras horizontais: O chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed trocador de calor de casco e tubo . Para serviços água-água, o U normalmente varia de 850-1200 W/m²·K, tornando esses trocadores compactos. A condensação do vapor contra a água produz U muito alto (1000-1500) devido ao aumento da mudança de fase. Aplicações líquido-líquido como resfriamento de óleo (óleo-água) apresentam U moderado de 150-400; portanto, é necessária mais área de superfície. Os serviços gasosos atingem o U mais baixo (30-100), exigindo unidades maiores. Como profissional Fornecedor de trocador de calor industrial , Jiangsu Shineng otimiza o design do defletor e as passagens laterais do tubo para levar os valores U para o limite superior de cada categoria. Para uma planta petroquímica que processa 80.000 kg/h de petróleo bruto, aumentar o U de 250 para 320 W/m²·K reduz a área necessária em 22%, economizando custos de material e pegada.
A fabricantes de trocadores de calor de tubo normalmente recomendam o arranjo de contrafluxo porque fornece uma diferença de temperatura mais uniforme. O gráfico de linhas abaixo mostra temperatura versus comprimento para um contrafluxo típico fabricantes de trocadores de calor de casco e tubo design (fluido quente: 180°C a 85°C, fluido frio: 30°C a 120ºC).
Interpretação do gráfico de linha: Em um contrafluxo trocador de calor tipo shell , o fluido quente entra a 180°C e sai a 85°C enquanto o fluido frio aquece de 30°C a 120°C. As curvas de temperatura mantêm uma força motriz quase constante ΔT ao longo do comprimento, produzindo uma diferença logarítmica de temperatura média (LMTD) de cerca de 46°C. Para fluxo paralelo, o LMTD seria de apenas 31°C, exigindo 48% mais área de transferência de calor para o mesmo serviço. É por isso trocador de calor de casco e tubo supplier Jiangsu Shineng sempre recomenda o contrafluxo, a menos que preocupações de congelamento ditem o contrário. Em um sistema de recuperação de calor de 4 MW para uma planta de amônia sintética, o uso de contrafluxo versus fluxo paralelo reduziu o comprimento do feixe de tubos de 5,2 m para 3,7 m, reduzindo diretamente o investimento de capital e a queda de pressão em 18%.
Trocador de calor de casco e tubo da China unidades desempenham funções críticas em todos os setores. O gráfico de colunas mostra faixas típicas de resistência térmica para nossos trocador de calor de folha de tubo em diferentes setores (dados baseados em análises de projetos de 2025).
Insights do gráfico de colunas: O bar heights illustrate typical thermal duties handled by one trocador de calor de casco e tubo em indústrias-chave. As unidades de geração de energia muitas vezes requerem grandes capacidades (7,8 MW por trocador) devido às altas demandas de aquecimento de água de alimentação. As plantas metalúrgicas (aço, não ferrosos) relatam uma carga média de 5,5 MW para recuperação de calor de gases de combustão antes de entrar nos filtros de manga. Os crackers petroquímicos operam com taxas em torno de 4,2 MW por trocador, enquanto o carvão químico (metanol ou amônia sintética) geralmente requer unidades de 3,0 MW. Jiangsu Shineng como líder Fornecedor de trocador de calor industrial entregou mais de 380 trocadores de casco e tubos para esses setores. Para um projeto de 2024 na Mongólia Interior, um único trocador de calor residual de casco e tubo recuperou 4,8 MW, reduzindo o consumo de vapor em 12.000 toneladas anuais, melhorando diretamente a pegada de carbono da planta.
Comparado aos trocadores de placas ou resfriados a ar, o trocador de calor tipo shell oferece vantagens em serviços de alta pressão e incrustações. O gráfico de radar classifica quatro atributos para um típico trocador de calor de casco e tubo manufacturers projeto.
Avaliação do gráfico de radar: O blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For Trocador de calor tubular da China aplicações, plantas metalúrgicas e químicas de carvão escolhem trocador de calor de casco e tubo supplier Jiangsu Shineng devido à construção robusta em aço carbono ou aço inoxidável. Ao longo de um ciclo de vida de 20 anos, uma unidade de carcaça e tubo bem conservada normalmente requer apenas duas substituições de tubos, enquanto uma unidade de placa pode precisar de cinco revisões de junta. Isso torna o casco e o tubo a escolha preferida para fluxos sujos e de alta temperatura.
Equipamento químico Co. de Jiangsu Shineng, Ltd. combina mais de 300 referências de trocadores de calor de casco e tubos em todo o mundo. Nosso Trocador de calor de casco e tubo da China os produtos são usados na recuperação de calor residual de amônia sintética, resfriamento de fornos metalúrgicos e resfriadores de óleo lubrificante de usinas de energia. Também fornecemos serviços de retrofit e retubagem para cascos existentes, prolongando a vida útil para mais de 15 anos.

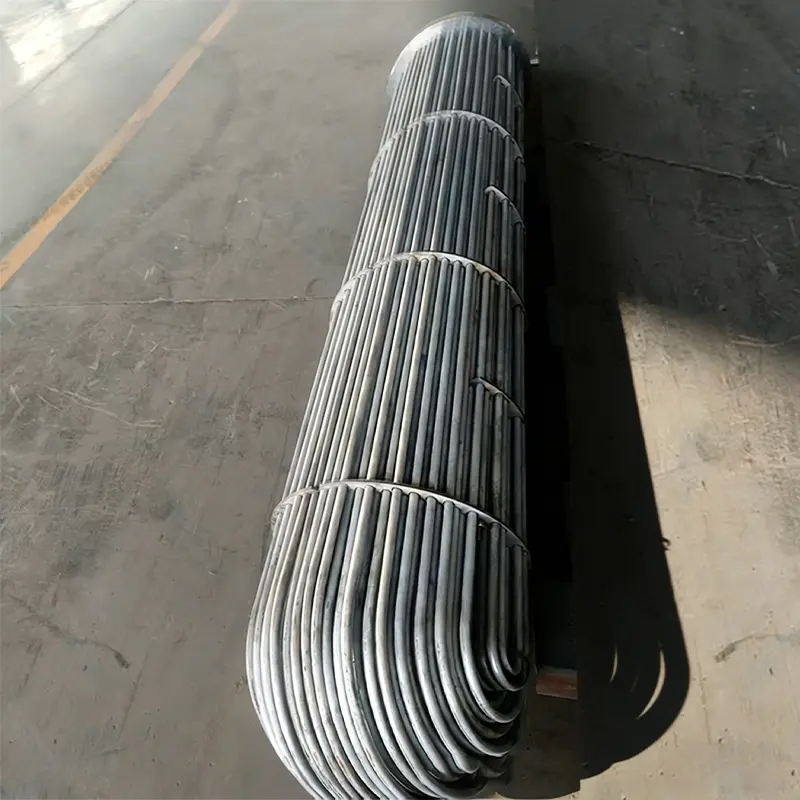

Em um tubo fixo fabricantes de trocadores de calor de tubo design, ambas as placas do tubo são soldadas ao casco, limitando a expansão térmica. Os feixes de tubos em U permitem expansão livre e limpeza mais fácil, mas a região curvada restringe a limpeza. Jiangsu Shineng recomenda tubo em U para grandes diferenças de temperatura (>100°C).
Um bem monitorado trocador de calor tipo shell mostra aumento da queda de pressão e diminuição da temperatura de saída do fluido frio. Se o U total cair 30% em relação ao valor do projeto, a limpeza é recomendada. A limpeza mecânica (escovação do tubo) ou circulação química é aplicada com base no tipo de depósito.
Sim, porém os coeficientes de transferência de calor do lado do gás são baixos (30–100 W/m²·K). Superfícies estendidas (aletas em tubos) são frequentemente utilizadas. Como um Fornecedor de trocador de calor industrial , Jiangsu Shineng fornece trocadores de tubos e cascos de tubos aletados para recuperação de calor de gases de combustão a montante de caldeiras de calor residual, alcançando eficiência de até 72%.
