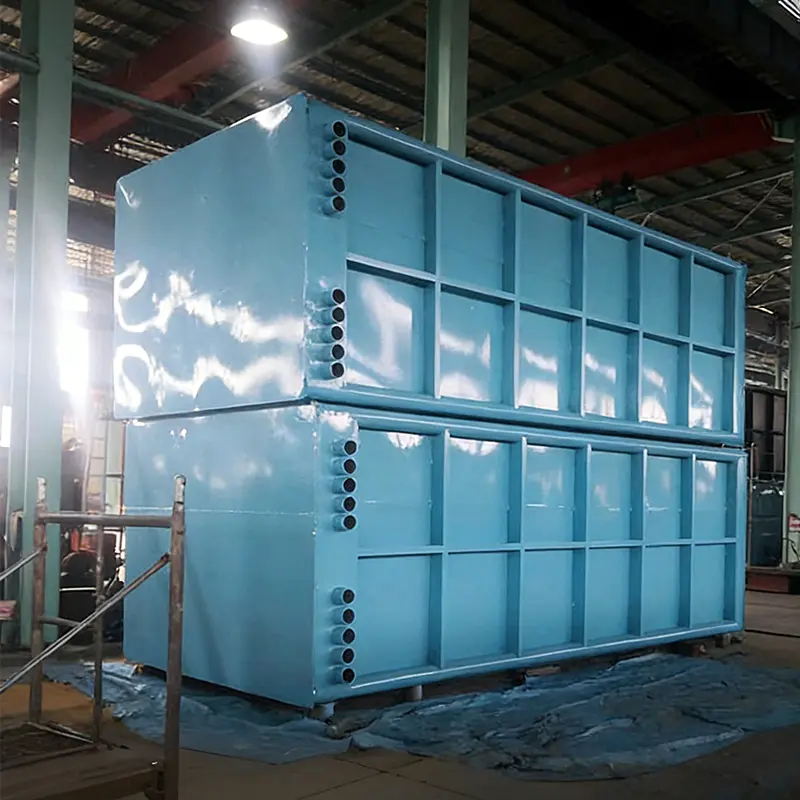

Caldeira de calor residual de sinterização no duto principal de gases de combustão
A caldeira de calor residual de sinterização no duto principal de gases de combustão é um dispositivo de economia de energia instalado na chaminé principal na extremidade traseira da máquina de sinterização para recuperar o calor residual (300-450 ℃) do gás de combustão de alta temperatura gerado durante a sinterização e convertê-lo em vapor.
Composição Estrutural Evaporador: Elemento central de troca de calor (tubo com aletas/tubo de calor), absorve o calor dos gases de combustão. Tambor de vapor: Separa e armazena vapor e água, controla o nível e a pressão da água. Sistema de pipeline: Conecta o tambor de vapor e o evaporador, incluindo tubos de vapor e água, válvulas, etc. Acessórios: Válvulas de segurança, medidores de nível de água, termômetros, manômetros, etc. Vantagens da aplicação 1、Recuperação de Energia: Converte o calor residual em energia utilizável, reduzindo o consumo de energia no processo de sinterização (aproximadamente 10% do consumo total de energia em uma usina siderúrgica). 2、Benefícios Econômicos: O vapor gerado pode ser usado para acionar o exaustor principal da sinterização (economizando eletricidade). O excesso de vapor pode ser usado para geração de energia ou outros processos de produção. 3、Benefícios Ambientais: Reduz a temperatura dos gases de combustão, diminui a carga nos equipamentos de proteção ambiental subsequentes e reduz as emissões de carbono.
A principal aplicação das caldeiras de calor residual de sinterização na conduta principal das máquinas de sinterização é a recuperação do calor residual dos gases de combustão de alta temperatura. É usado principalmente nas seguintes áreas: Recuperação de Energia: Convertendo o calor residual de 300-500°C do gás de combustão na chaminé principal da máquina de sinterização em vapor para geração de energia ou uso de vapor de processo, reduzindo diretamente o consumo de energia no processo de sinterização. Indústria de Ferro e Aço: Esta é uma aplicação típica no processo de sinterização de empresas integradas de ferro e aço. Ele complementa efetivamente a recuperação tradicional de calor residual de resfriadores anulares, melhorando a eficiência térmica geral de todo o processo de sinterização. Abordagens Técnicas: Existem duas opções principais: Tipo integrado: O equipamento é instalado dentro da chaminé, exigindo menos investimento e espaço, mas a manutenção é inconveniente. Tipo externo: O sistema é independente e confiável, de fácil manutenção, mas requer mais investimento e espaço.
As China sintering machine whb manufacturer and sintering waste heat boiler supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Uma poça sob o revestimento de uma caldeira industrial raramente é apenas um problema de encanamento. Em uma caldeira de calor residual de gás de combustão de forno de coque de 60 t/h, a água que aparece ao longo de uma costura do revestimento geralmente indica uma de três coisas: uma falha na...
Vazamento na válvula de alívio de segurança da caldeira: a resposta curta antes dos detalhes Se uma válvula de segurança da caldeira estiver vazando, trate-a como um defeito no limite de pressão, não como um incômodo doméstico. A válvula é a última barreira mecânica entre um tambor press...
Por que um PRV de caldeira vaza: a conclusão primeiro Às três da manhã, uma poça quente se espalha pelo chão sob uma caldeira que funcionava perfeitamente no dia anterior. A reação natural é presumir que a válvula falhou e solicitar uma substituição. Essa reação geralmente é errada. O va...
1. O que é uma caldeira de calor residual de sinterização
A Caldeira de calor residual de sinterização é uma empresa especializada caldeira de recuperação de calor residual projetado para capturar energia térmica de gases de combustão quentes gerados durante o processo de sinterização de minério de ferro em siderúrgicas. Numa máquina de sinterização típica, o leito de sinterização produz gases de exaustão a 300°C a 450°C , enquanto o resfriador de sinterização (descarga de sinterização quente) libera ar em 350°C a 550°C . Um Sinterização WHB recupera ambas as fontes de calor para produzir vapor superaquecido para geração de energia ou uso em processos. De acordo com o Relatório de Eficiência Energética da Indústria Metalúrgica da China 2023 , a sinterização representa cerca de 10-15% do consumo total de energia de uma usina siderúrgica, e a recuperação de calor residual pode capturar 35-50% da energia térmica disponível . Para uma máquina de sinterização de 360 m², isso se traduz em uma produção de vapor de 60 a 90 t/h, gereo de 8 a 12 MW de eletricidade. A energia recuperada reduz significativamente a pegada de carbono e os custos operacionais da planta.
Figura 1: Potencial de calor residual por zona de sinterização (GJ por tonelada de sinterização)
O gráfico de barras horizontais mostra o potencial de calor residual de diferentes zonas de sinterização por tonelada de sinter produzida. O primeiro estágio do resfriador de sinterização fornece o maior calor recuperável com 0,45 GJ/t, seguido pelo segundo estágio com 0,35 GJ/t e o gás residual do fio com 0,28 GJ/t. Um projeto adequadamente Caldeira de calor residual de sinterização sistema pode recuperar até 1,08 GJ por tonelada de sinter, o que representa cerca de 45% do calor residual total disponível . Para uma siderúrgica que produz 4 milhões de toneladas de sinter anualmente, essa recuperação rende aproximadamente 4,32 milhões de GJ de energia térmica, equivalente a 147 mil toneladas de carvão equivalente. Isto reduz diretamente as emissões de CO₂ em cerca de 390.000 toneladas por ano. O Máquina de sinterização WHB portanto, desempenha um papel crítico na produção de aço verde.
Como especializado Caldeira de calor residual de sinterização na China e Máquina de sinterização WHB Fabricante , Equipamento químico Co. de Jiangsu Shineng, Ltd. projeta e fornece sistemas completos de recuperação de calor residual para usinas siderúrgicas. Seu Usina Siderúrgica WHB as soluções incorporam trocadores de calor com tubos aletados, sistemas de remoção de poeira e projetos anticorrosivos para gases de combustão de sinterização com alto teor de enxofre.
2. Como funciona uma caldeira de calor residual de sinterização?
A Caldeira de recuperação de calor residual de sinterização normalmente consiste em duas seções independentes de recuperação de calor: uma para o resfriador de sinterização (ar quente da descarga de sinterização) e outra para os gases de exaustão da máquina de sinterização. Gases quentes a 350–550°C entram na caldeira e fluem através de feixes de tubos aletados, transferindo calor para água/vapor. O sistema inclui um economizador, evaporador, superaquecedor e tambor de vapor. Um projeto de circulação forçada ou circulação natural é selecionado com base nos requisitos de temperatura e pressão do gás. O Resfriador de sinterização WHB geralmente usa um circuito separado para evitar contaminação cruzada com o gás do cordão.
Jiangsu Shineng Caldeira de calor residual metalúrgica os projetos incorporam tubos com aletas autolimpantes e sistemas de sopro de fuligem por pulso para lidar com altas cargas de poeira (até 15 g/Nm³). Seu Sistema de recuperação de calor residual de sinterização foi instalado com sucesso em diversas plantas de sinterização de 300 a 500 m² em toda a Ásia, alcançeo mais de 95% de disponibilidade operacional.
3. Vantagens de desempenho e comparação de tecnologia
A Caldeira de calor residual de sinterização oferece vários benefícios: redução do consumo de combustível, menores emissões de CO₂ e maior rentabilidade da planta. A tabela abaixo compara os principais indicadores de desempenho de uma usina siderúrgica antes e depois da instalação de um WHB em sua linha de sinterização de 450 m².
Tabela: Melhoria de desempenho com caldeira de calor residual de sinterização (caixa de máquina de sinterização de 450 m²)
Parâmetro
Antes do WHB
Após a instalação do WHB
Mudança
Consumo de energia de sinterização (GJ/t)
2.45
1.89
-22,9%
Geração de energia (kWh/t sinter)
0
22.5
22,5 kWh/t
Redução de CO₂ (toneladas/ano)
linha de base
185.000
equivalente a 40 mil carros
Temperatura dos gases de escape após o coletor de pó (°C)
~210
145
-65ºC
Figura 2: Capacidade de geração de energia por área de máquina de sinterização
O gráfico de colunas mostra a capacidade potencial de geração de energia a partir da recuperação de calor residual do sinter com base na área da máquina. Uma linha de sinterização de 180 m² pode gerar cerca de 3,2 MW de eletricidade, enquanto uma grande planta de 600 m² pode produzir até 15,2 MW. Para cada 100 m² de área de sinterização, aproximadamente 2,4-2,7 MW de energia podem ser recuperados usando um moderno Sinterização WHB sistema. Isto se traduz em uma produção anual de eletricidade de 25.000 a 120.000 MWh, dependendo do tamanho da planta, cobrindo 20-35% do consumo de energia da própria planta de sinterização. A energia recuperada reduz os custos de eletricidade adquirida e diminui a intensidade global de carbono da produção de aço. Além disso, Recuperação de calor residual de usina siderúrgica os sistemas muitas vezes qualificam-se para créditos de carbono no âmbito de quadros internacionais de redução de emissões, proporcionando retornos financeiros adicionais.
Figura 3: Radar de Desempenho — Design WHB de Sinterização Padrão vs. Avançada
O gráfico de radar compara um projeto WHB de sinterização convencional com a solução avançada da Jiangsu Shineng. Os projetos convencionais pontuam entre 65 e 70 em áreas-chave, como eficiência de recuperação de calor e resistência à formação de poeira. Shineng's Caldeira de calor residual de sinterização atinge pontuações acima de 90 em todas as métricas, com resistência à incrustação de poeira em 93 devido ao espaçamento otimizado das aletas e aos sistemas automatizados de sopro de fuligem por pulso. O design avançado melhora a eficiência da recuperação de calor em 18 a 22 pontos percentuais em comparação com unidades convencionais, traduzindo-se diretamente em 25-30% mais geração de vapor para o mesmo fluxo de gás de combustão. Além disso, o uso de tubos aletados brasados à base de níquel (desenvolvidos internamente) proporciona resistência superior à corrosão, mesmo na sinterização de minérios com alto teor de enxofre. Como um Máquina de sinterização WHB Manufacturer com quase duas décadas de experiência, Jiangsu Shineng oferece produtos personalizados Caldeira de calor residual metalúrgica Supplier soluções que maximizam o retorno do investimento para os produtores de aço.
4. Perguntas frequentes (perguntas e respostas)
Q1: Qual é o período de retorno típico para uma caldeira de calor residual de sinterização em uma usina siderúrgica? Com base em vários projetos na China e no Sudeste Asiático, o período de retorno de um Sistema de recuperação de calor residual de sinterização varia de 1,5 a 3 anos, dependendo dos preços locais da eletricidade e do horário de funcionamento. Para uma máquina de sinterização de 360 m² produzindo 8 MW de potência, a economia anual pode exceder US$ 3 milhões, com custos de capital recuperados em 24 meses.
Q2: Um WHB de sinterização pode lidar com o alto teor de poeira do gás de combustão de sinterização sem limpeza frequente? Sim. Moderno Resfriador de sinterização WHB os projetos incorporam tubos com aletas de baixa resistência com passo amplo (12-20 mm) e sistemas on-line de sopro de fuligem por pulso. As unidades da Jiangsu Shineng operam com cargas de poeira de até 18 g/Nm³ com intervalos de limpeza de 6 a 8 horas, alcançando 96% de retenção de desempenho térmico em uma campanha de 6 meses. Para incrustações pesadas, a lavagem off-line com água durante a manutenção programada restaura a capacidade total.
Q3: Quais parâmetros de vapor são normalmente alcançados em uma caldeira de calor residual de sinterização? A maioria Fabricante WHB Industrial projetos para sinterização produzem vapor superaquecido a 3,8-5,3 MPa e 400-450°C. Sistemas maiores (500 m² e acima) podem atingir 9,8 MPa, 540°C para geração de energia de alta eficiência. A escolha depende da temperatura de entrada do gás (temperatura mais alta permite pressão mais alta) e dos requisitos da turbina a jusante. Jiangsu Shineng oferece projetos de média e alta pressão como Sinterização personalizada WHB provedor.
Q4: Como uma WHB de sinterização se compara a uma caldeira convencional em termos de eficiência? A Caldeira de calor residual de sinterização opera com calor residual "livre" e normalmente atinge 78-84% de eficiência de recuperação de calor do fluxo de gases de combustão, enquanto uma caldeira convencional movida a combustível tem 88-92% de eficiência, mas consome combustível. A poupança líquida de energia primária é substancial: cada 1 MW de potência de um WHB evita 2,5-3,0 MW de entrada de combustível numa caldeira separada. Isso faz Caldeira de recuperação de calor residual para usina siderúrgica uma das tecnologias de descarbonização mais eficazes disponíveis.
Introdução da empresa: Jiangsu Shineng Chemical Equipment Co., Ltd. Fabricante de unidade de recuperação de gases de combustão na China e empresa de sistema de recuperação de calor residual , Jiangsu Shineng Chemical Equipment Co., Ltd, fundada em 2005, é especializada em P&D e fabricação de sistemas de recuperação de calor residual de gases de combustão e equipamentos químicos, possuindo recursos internos abrangentes que vão desde o desenvolvimento de tubos de calor e brasagem à base de níquel até a fabricação de vasos de pressão. Nossos produtos são amplamente utilizados nas indústrias química de carvão, metalurgia, geração de energia e amônia sintética, e foram exportados para mercados internacionais. Como líder Caldeira de calor residual de sinterização Supplier e Máquina de sinterização WHB Fabricante , Shineng fornece completo WHB de economia de energia para a indústria siderúrgica soluções, desde o projeto e fabricação até o comissionamento e suporte pós-venda.
Referências: Roteiro de tecnologia de ferro e aço da IEA (2022) ; Relatório de Eficiência Energética da Indústria Metalúrgica da China 2023 ; Especificação técnica GB/T 32960-2016 para recuperação de calor residual de máquina de sinterização ; e Código de teste de desempenho da caldeira de recuperação de calor ASME PTC 4.4-2021 .
