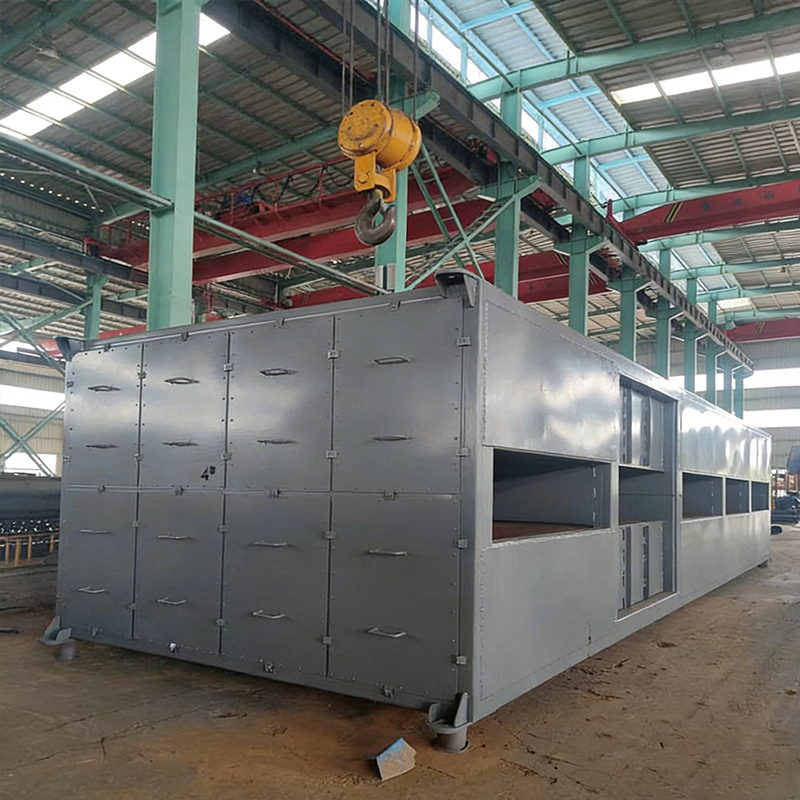

Pré-aquecedor de ar

Pré-aquecedor de ar

Um pré-aquecedor de ar é um trocador de calor instalado no duto de gases de combustão na extremidade traseira da caldeira. Recupera o calor residual dos gases de combustão para aquecer o ar de combustão que entra na caldeira. Em um sistema de caldeira típico, o pré-aquecedor de ar é o último dispositivo a recuperar o calor dos gases de combustão.

Contate-nos
  • Recursos
  • Mensagem
Recursos

Funções principais:
Melhorando a eficiência da caldeira: Este é o propósito principal. Ao pré-aquecer o ar de combustão, a caldeira necessita de menos combustível para transformar água em vapor. Normalmente, a eficiência da caldeira aumenta cerca de 1% para cada aumento de 20°C na temperatura do ar de combustão.
Melhorando as condições de combustão: O ar quente promove uma combustão mais completa e estável (especialmente para carvão pulverizado em caldeiras de usinas), reduzindo a formação de partículas de carbono não queimadas e monóxido de carbono.
Combustível de secagem e pré-aquecimento: Nas caldeiras a carvão, o ar quente é normalmente utilizado para transportar o carvão pulverizado para o queimador e secar o carvão antes da combustão, o que é crucial para uma combustão eficiente.
Mitigando a corrosão em baixa temperatura: Ao aumentar a temperatura dos componentes metálicos na extremidade traseira da caldeira (como os economizadores), ajuda a prevenir a corrosão do ponto de orvalho causada pela condensação de vapores de ácido sulfúrico dos gases de combustão nas paredes.
Principais tipos de pré-aquecedores de ar:
1. Pré-aquecedor de ar tubular: Um trocador de calor estático simples.
Princípio de funcionamento: O gás de combustão flui através do tubo, enquanto o ar de combustão flui lateralmente através do tubo. A parede do tubo metálico atua como uma superfície de transferência de calor, transferindo o calor dos gases de combustão para o ar.
2. Pré-aquecedor de ar rotativo: Um trocador de calor dinâmico e em rotação contínua.
Princípio de funcionamento: O componente principal é um rotor preenchido com elementos de armazenamento de calor (placas de metal corrugado), girado lentamente por um motor.
Lado dos gases de combustão: Parte do rotor passa pela passagem dos gases de combustão, onde os elementos de armazenamento de calor absorvem o calor dos gases de combustão.
Lado Ar: A outra parte do rotor passa pela passagem de ar, onde os elementos de armazenamento de calor de alta temperatura liberam o calor armazenado para o ar frio.
Através da rotação contínua do rotor, um processo cíclico de absorção e liberação de calor é concluído.



Cenários de aplicação:
Indústria de energia: Especialmente para grandes caldeiras de usinas termelétricas a carvão, é um equipamento fundamental para melhorar a eficiência e reduzir o consumo de carvão.
Indústria metalúrgica: Usado em altos-fornos, fornos de aquecimento, fornos de recozimento, etc., para recuperar o calor residual de gases de combustão de alta temperatura, economizando combustível e aumentando a temperatura do forno.
Indústrias químicas e de refino de petróleo: Utilizado em diversos fornos e caldeiras de aquecimento de processo para melhorar a eficiência térmica de toda a unidade de produção.
Indústria de materiais de construção: Como fornos de cimento, fornos de fusão de vidro, etc., utilizando calor residual para combustão, é um equipamento importante para alcançar conservação de energia e redução de emissões.





Produtos Relacionados
Sobre
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China air preheater boiler manufacturer and flue gas air preheater supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Certificado de Honra
  • Certificação do Sistema de Gestão de Saúde e Segurança Ocupacional
  • Certificação do Sistema de Gestão Ambiental
  • Certificação do Sistema de Gestão da Qualidade
  • Certificação
  • Certificado de autorização
  • Licença de Produção de Equipamentos Especiais República Popular da China
  • Licença de Produção de Equipamentos Especiais República Popular da China
  • Certificação
  • Certificação
Notícias
Conhecimento da indústria

O que é um pré-aquecedor de ar em uma caldeira? Um pré-aquecedor de ar em uma caldeira é um dispositivo de recuperação de calor que captura o calor residual dos gases de combustão que saem do forno da caldeira e o transfere para o ar de combustão que entra. Ao aumentar a temperatura do ar de combustão, o caldeira de pré-aquecedor de ar O sistema melhora a eficiência térmica, reduz o consumo de combustível e reduz as emissões de gases de efeito estufa. Normalmente, o gás de combustão sai do economizador da caldeira a 250-350°C, e um pré-aquecedor de ar na caldeira pode reduzir esta temperatura de exaustão para 120-160°C enquanto pré-aquece o ar de combustão para 200-300ºC. Como um Pré-aquecedor de ar chinês especialista, Equipamento químico Co. de Jiangsu Shineng, Ltd. oferece soluções de recuperação de gases de combustão de alto desempenho. Como fabricante de unidades de recuperação de gases de combustão e empresa de sistemas de recuperação de calor residual na China, Jiangsu Shineng Chemical Equipment Co., Ltd, fundada em 2005, a empresa é especializada em pesquisa e desenvolvimento e fabricação de sistemas de recuperação de calor residual de gases de combustão e equipamentos químicos, possuindo capacidades internas abrangentes que vão desde o desenvolvimento de tubos de calor e brasagem à base de níquel até a fabricação de vasos de pressão. Nossos produtos são amplamente utilizados nas indústrias química de carvão, metalurgia, geração de energia e amônia sintética, e foram exportados para mercados internacionais. Como líder fabricante de pré-aquecedor de ar de caldeira e fornecedor de pré-aquecedor de ar , Jiangsu Shineng ajuda plantas industriais a obter ganhos de eficiência de caldeiras de 8-12% , traduzindo-se em economias substanciais de combustível e redução de carbono.

De acordo com o Departamento de Energia dos EUA, cada aumento de 20°C na temperatura do ar de combustão melhora a eficiência da caldeira em aproximadamente 1%. Para uma caldeira a vapor de 100 toneladas por hora, caldeira de pré-aquecedor de ar O sistema pode economizar de 3.800 a 5.400 toneladas métricas de equivalente de carvão anualmente. Mais de 180.000 caldeiras industriais em todo o mundo (dados IEA 2025) ainda funcionam sem pré-aquecedores de ar, representando uma enorme oportunidade para a conservação de energia.

1. Como funciona um pré-aquecedor de ar em uma caldeira? (Mecanismo de transferência de calor)

O pré-aquecedor de ar em uma caldeira opera com base no princípio de troca de calor de fluxo cruzado ou contrafluxo entre o gás de combustão quente e o ar de combustão frio. O gás de combustão, depois de sair das seções do superaquecedor e do economizador (normalmente 280-350°C), entra no lado do gás do pré-aquecedor de ar. Simultaneamente, o ar de combustão ambiente (20-30°C) é forçado através do lado do ar por um ventilador de tiragem forçada. Transferências de calor através de superfícies metálicas de transferência de calor - sejam elementos tubulares (design de casco e tubo) ou matrizes regenerativas rotativas (tipo Ljungström). Em um tubular típico Pré-aquecedor de ar de gás de combustão da China , o gás de combustão flui dentro dos tubos enquanto o ar flui através do feixe de tubos em fluxo cruzado. O coeficiente de transferência de calor varia de 30 a 60 W/m²·K para serviço gás-gás, exigindo área de superfície estendida (aletas) para obter designs compactos. Para uma caldeira a carvão de 150 t/h, é necessário um fornecedor de pré-aquecedor de ar O sistema consegue reduzir a temperatura dos gases de combustão de 320°C para 145°C, enquanto aumenta a temperatura do ar de 25°C para 265°C. O calor recuperado ascende a 4,8 MW, aumentando a eficiência global da caldeira de 82% para 91% (com base no maior poder calorífico).

Dois tipos principais dominam o mercado: (1) pré-aquecedores de ar tubulares com feixes de tubos estacionários (baixo vazamento, adequado para combustíveis limpos) e (2) pré-aquecedores de ar regenerativos (matriz rotativa com sistema de vedação, ideal para unidades de alta capacidade). Jiangsu Shineng fabricante de pré-aquecedor de ar de caldeira a experiência abrange ambos os projetos, com unidades tubulares com duração de 15 a 20 anos e unidades regenerativas que exigem substituição periódica da vedação a cada 5 a 7 anos.

2. Comparação de tipos de pré-aquecedores de ar – Projetos tubulares e regenerativos

O table below compares key characteristics of the two main caldeira de pré-aquecedor de ar configurações. Dados baseados na experiência de campo ASME PTC 4.3 e Jiangsu Shineng.

Tabela 1: Comparação de projetos de pré-aquecedores de ar tubulares e regenerativos
Parâmetro Pré-aquecedor de ar tubular Pré-aquecedor de ar regenerativo
Eficiência de transferência de calor (%) 55 – 70% 70 – 85%
Taxa de vazamento de ar (%) 1 – 3% 5 – 12%
Pegada típica Médio a grande Compacto
Frequência de manutenção Baixo (tubos de limpeza) Moderado (ajuste de vedação)
Eficiência de recuperação de calor – Pré-aquecedor de ar em projetos de caldeiras Sem pré-aquecedor de ar (linha de base) 0% de recuperação Pré-aquecedor de ar tubular 55 – 70% Pré-aquecedor de ar regenerativo 70 – 85% Uma maior recuperação de calor reduz diretamente o consumo de combustível. Dados de referências OEM de Jiangsu Shineng e caldeiras.

Análise de barra horizontal: O chart illustrates the heat recovery capability of different caldeira de pré-aquecedor de ar configurações. Uma caldeira sem pré-aquecedor de ar recupera zero calor residual dos gases de combustão. Tubular Pré-aquecedor de ar de gás de combustão da China os projetos recuperam 55-70% do calor disponível, reduzindo a temperatura dos gases de combustão em 130-170°C. Os pré-aquecedores de ar regenerativos alcançam 70-85% de recuperação, reduzindo ainda mais as temperaturas de exaustão para 90-120°C. Para uma central elétrica a carvão de 200 MW, a atualização de uma central tubular para uma regenerativa pré-aquecedor de ar na caldeira aumenta a energia térmica recuperada em aproximadamente 3,2 MW, economizando 8.200 toneladas de carvão anualmente. No entanto, as unidades regenerativas apresentam maior fuga de ar (5-12%), o que compensa ligeiramente os ganhos de eficiência. Como um experiente fabricante de pré-aquecedor de ar de caldeira , Jiangsu Shineng ajuda os clientes a selecionar o tipo ideal com base no tipo de combustível, tamanho da caldeira e capacidade de manutenção. Para caldeiras de biomassa e de transformação de resíduos em energia, os projetos tubulares são preferidos devido à menor suscetibilidade à incrustação.

3. Ganho de eficiência da caldeira versus temperatura de pré-aquecimento do ar de combustão

O relationship between air preheat temperature and boiler efficiency is well established. The line chart below shows efficiency gain relative to cold air operation (25°C baseline) for a typical industrial water-tube boiler firing natural gas.

Ganho de eficiência da caldeira vs. temperatura de pré-aquecimento do ar de combustão 50°C 150ºC 250ºC 300°C Ganho de eficiência da caldeira (% pontos) Temperatura de pré-aquecimento do ar de combustão (°C) 4,8% a 200°C 7,2% a 300°C

Interpretação do gráfico de linha: O curve shows that increasing combustion air temperature yields nearly linear efficiency gains for typical caldeira de pré-aquecedor de ar sistemas. O pré-aquecimento do ar de 25°C a 150°C melhora a eficiência da caldeira em cerca de 4,1 pontos percentuais. A 200°C (comum para tubos Pré-aquecedor de ar chinês projetos), o ganho de eficiência chega a 4,8%. Regenerativo fornecedor de pré-aquecedor de ar sistemas que atingem pré-aquecimento de 280-300°C proporcionam ganhos de 6,8-7,2 pontos percentuais. Para uma caldeira a vapor de 50 t/h operando 8.000 horas/ano, cada 1% de ganho de eficiência economiza aproximadamente 1.200 toneladas métricas de carvão equivalente. Portanto, um ganho de 7% com a instalação de um pré-aquecedor de ar na caldeira reduz os custos anuais de combustível em mais de US$ 350.000 (com base em US$ 80/tonelada de carvão). A curva também mostra retornos decrescentes acima de 320°C devido às temperaturas mais altas da pilha necessárias para evitar a condensação ácida. Jiangsu Shineng otimiza os níveis de pré-aquecimento com base no teor de enxofre do combustível para evitar corrosão a frio.

4. Economia de combustível por capacidade da caldeira – Impacto da instalação do pré-aquecedor de ar

Como um fabricante de pré-aquecedor de ar de caldeira , Jiangsu Shineng fornece dados sobre economia de combustível em vários tamanhos de caldeiras. O gráfico de colunas mostra a economia anual de carvão (toneladas/ano) alcançada pela instalação de um sistema tubular de alta eficiência Pré-aquecedor de ar de gás de combustão da China (assumindo pré-aquecimento de 200°C, 8.000 horas de operação).

Umnual Coal Savings from Air Preheater in Boiler (tons/year) 2.800 20 t/h 6.400 50 t/h 12.600 100 t/h 21.500 200 t/h Economia baseada em ganho de eficiência de 5,5%, 8.000 horas/ano, carvão HHV 25 MJ/kg

Insights do gráfico de colunas: Instalando um caldeira de pré-aquecedor de ar O sistema produz economias substanciais de combustível proporcionais à capacidade da caldeira. Uma caldeira industrial de 20 toneladas por hora (t/h) economiza 2.800 toneladas de carvão anualmente. Unidades de tamanho médio de 50 t/h (comuns em aplicações de vapor de processo) economizam 6.400 toneladas/ano. Grandes caldeiras de 100 t/h economizam 12.600 toneladas anualmente, enquanto caldeiras de usinas de 200 t/h economizam 21.500 toneladas de carvão por ano. Aos preços atuais do carvão (aproximadamente US$ 120/tonelada), uma caldeira de 200 t/h reformada com um Pré-aquecedor de ar chinês alcança economias anuais de US$ 2,58 milhões. O período de retorno de um fornecedor de pré-aquecedor de ar a instalação normalmente varia de 8 a 18 meses, dependendo da utilização da caldeira. Além disso, as emissões de CO₂ diminuem aproximadamente 2,7 toneladas por tonelada de carvão poupada, o que significa que uma caldeira de 200 t/h reduz as emissões em 58.000 toneladas de CO₂ anualmente – o equivalente à plantação de 950.000 árvores. Jiangsu Shineng fabricante de pré-aquecedor de ar de caldeira os projetos incorporam materiais resistentes à corrosão (esmalte ou aço inoxidável) para combustíveis com alto teor de enxofre.

5. Vantagens Técnicas – Caldeira com Pré-aquecedor de Ar vs.

O radar chart compares five performance indicators for a boiler equipped with an pré-aquecedor de ar em uma caldeira versus uma caldeira de linha de base sem pré-aquecimento. Dados de 50 instalações industriais.

Com pré-aquecedor de ar Sem pré-aquecedor de ar Eficiência da caldeira Custo de combustível Emissão de CO₂ Estabilidade da chama Risco de corrosão

Avaliação do gráfico de radar: O blue polygon (boiler with Pré-aquecedor de ar de gás de combustão da China ) demonstra vantagens claras em todas as métricas. A eficiência da caldeira melhora de 5/10 para 9/10. O custo do combustível é significativamente menor (8/10 vs 3/10). As emissões de CO₂ por unidade de vapor são reduzidas em 35-40% (9/10 vs 4/10). A estabilidade da chama melhora drasticamente com ar pré-aquecido, especialmente para combustíveis de baixa qualidade (8/10 vs 4/10). No entanto, existe uma compensação moderada: o risco de corrosão na extremidade fria (saída do pré-aquecedor de ar) aumenta ligeiramente (7/10 vs 6/10) quando a temperatura dos gases de combustão desce abaixo do ponto de orvalho ácido. Como especializado fornecedor de pré-aquecedor de ar , a Jiangsu Shineng mitiga esse risco por meio de materiais resistentes à corrosão (aço corten, revestimento esmaltado ou aço inoxidável) e mantém a temperatura de saída dos gases de combustão acima de 120°C para combustíveis com até 1% de enxofre. Para biomassa e gás natural limpo, temperaturas de saída tão baixas quanto 90°C são viáveis, maximizando a eficiência. No geral, o pré-aquecedor de ar na caldeira fornece benefícios líquidos atraentes para praticamente todas as aplicações industriais e de serviços públicos.

6. Por que escolher Jiangsu Shineng como seu fabricante de pré-aquecedor de ar para caldeira

  • Experiência comprovada: Desde 2005, Jiangsu Shineng forneceu mais de 320 caldeira de pré-aquecedor de ar sistemas para usinas químicas de carvão, metalurgia, geração de energia e amônia sintética.
  • Engenharia personalizada: Projetos tubulares, de tubo aletado e regenerativos disponíveis. Tamanhos de 10 t/h a 2.000 t/h de capacidade de caldeira.
  • Soluções contra corrosão: Tubos revestidos de esmalte, aço inoxidável (304/316L) e ligas à base de níquel para combustíveis com alto teor de enxofre ou cloro.
  • Fabricação interna: O desenvolvimento de tubos de calor, a brasagem de níquel e a fabricação de vasos de pressão sob o mesmo teto garantem o controle de qualidade.
  • Referências globais: Exportado para Sudeste Asiático, Oriente Médio, África e América do Sul. Todas as unidades com certificação ASME, GB ou PED.

Jiangsu Shineng Pré-aquecedor de ar chinês os sistemas são projetados para manutenção mínima e tempo de atividade máximo. Nossos pré-aquecedores tubulares apresentam tubos com aletas helicoidais que aumentam a superfície de transferência de calor em 300-500%, ao mesmo tempo que resistem ao acúmulo de fuligem. Os testes de desempenho no local mostram consistentemente temperaturas de saída dos gases de combustão dentro de ±8°C dos valores de projeto.

7. Perguntas frequentes sobre pré-aquecedores de ar em caldeiras

Q1: Qual é a temperatura típica de saída dos gases de combustão com um pré-aquecedor de ar?

Para um design adequado caldeira de pré-aquecedor de ar sistema, a temperatura de saída dos gases de combustão varia de 120°C a 160°C para caldeiras a carvão (para evitar a corrosão ácida do ponto de orvalho) e 90-120°C para unidades alimentadas a gás natural. Sem um pré-aquecedor de ar, as temperaturas de saída são normalmente de 250-350°C, representando um desperdício significativo de energia.

Q2: Com que frequência um pré-aquecedor de ar precisa de limpeza?

Os intervalos de manutenção dependem do tipo de combustível. Para gás natural, a limpeza pode ser necessária a cada 2-3 anos . Para carvão ou biomassa (maior teor de cinzas), são recomendados sistemas de sopro de fuligem semanal ou diariamente. Jiangsu Shineng como fabricante de pré-aquecedor de ar de caldeira fornece sopradores de fuligem integrados (vapor ou ar comprimido) que mantêm as superfícies de transferência de calor limpas, estendendo os períodos de operação entre as inspeções manuais.

Q3: Um pré-aquecedor de ar pode ser adaptado a uma caldeira existente?

Sim. Retrofit de um pré-aquecedor de ar na caldeira a um sistema existente é uma atualização comum de economia de energia. A Jiangsu Shineng realiza avaliações locais, análises de gases de combustão e engenharia de integração estrutural. A instalação típica de retrofit leva 2-4 semanas durante uma interrupção programada da caldeira. O período de retorno para a maioria das caldeiras industriais é 12 a 24 meses , tornando-a uma das medidas de eficiência energética mais econômicas disponíveis.
