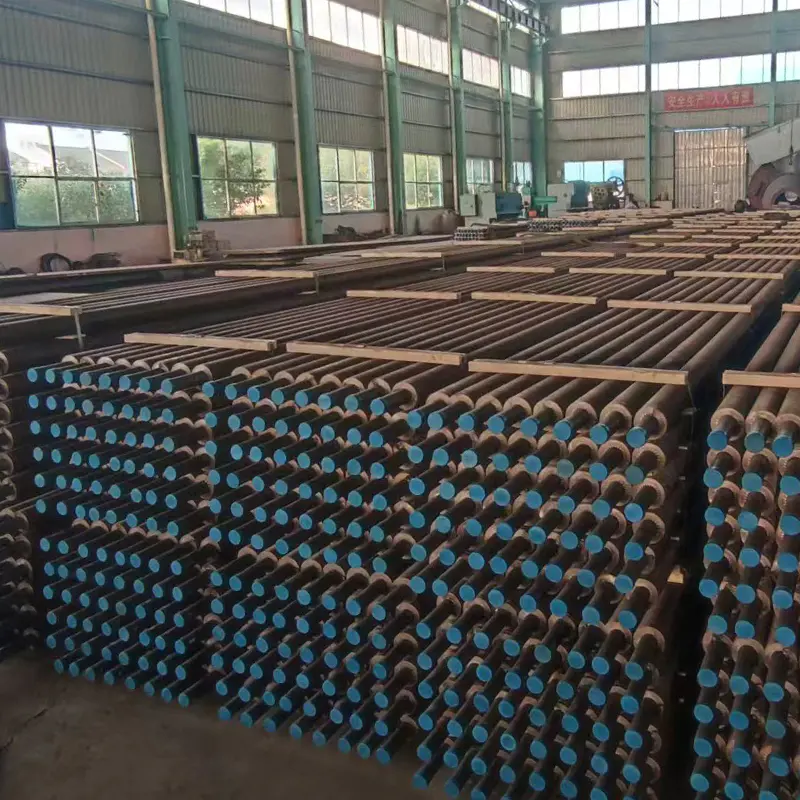

A caldeira de calor residual do forno rotativo é um dispositivo de alta eficiência e economia de energia projetado especificamente para a recuperação de calor residual de gases de combustão de alta temperatura em fornos de aquecimento anular. Em comparação com caldeiras de calor residual comuns, este produto é especificamente otimizado para as características dos gases de combustão de fornos de aquecimento anulares, como alto teor de poeira, fácil incrustação e forte corrosividade. Seu principal diferencial está em sua estrutura única de cavidade inferior horizontal, que permite que o pó caia naturalmente na tremonha de cinzas inferior e seja continuamente descarregado através de um sistema automático de remoção de cinzas, evitando fundamentalmente a diminuição da eficiência de transferência de calor ou falha do sistema causada pelo acúmulo de cinzas na superfície de troca de calor. Simultaneamente, a superfície de troca de calor é projetada com materiais e layout otimizados com base nas características do gás de combustão, melhorando significativamente a resistência à corrosão e a estabilidade operacional a longo prazo. Este produto é flexível e ajustável dentro da faixa de pressão nominal de vapor (0,8–2,5 MPa) e temperatura de vapor (temperatura de saturação até 300°C), adaptando-se às necessidades de diferentes cenários industriais.
Caldeira de calor residual de gás de combustão de forno de coque
Caldeira de calor residual de sinterização no duto principal de gases de combustão
Caldeira de calor residual com resfriador circular sinterizado
Trocador de calor de casco e tubo
Equipamento de evaporador e trocador de calor
Válvula de gaveta tripla interligada de ação rápida para chaminé de forno de coque (tempo de abertura <1s)
Uma poça sob o revestimento de uma caldeira industrial raramente é apenas um problema de encanamento. Em uma caldeira de calor residual de gás de combustão de forno de coque de 60 t/h, a água que aparece ao longo de uma costura do revestimento geralmente indica uma de três coisas: uma falha na...
Read MoreVazamento na válvula de alívio de segurança da caldeira: a resposta curta antes dos detalhes Se uma válvula de segurança da caldeira estiver vazando, trate-a como um defeito no limite de pressão, não como um incômodo doméstico. A válvula é a última barreira mecânica entre um tambor press...
Read MorePor que um PRV de caldeira vaza: a conclusão primeiro Às três da manhã, uma poça quente se espalha pelo chão sob uma caldeira que funcionava perfeitamente no dia anterior. A reação natural é presumir que a válvula falhou e solicitar uma substituição. Essa reação geralmente é errada. O va...
Read MoreCaldeira de calou residual do forno rotativo (RHF WHB) é um dispositivo crítico de recuperação de energia que captura gases de combustão de alta temperatura gerados em fornos de soleira rotativa em processos metalúrgicos e industriais. Com os meatos globais de eficiência energética cada vez mais rigorosos, Sistemas RHF WHB pode recuperar até 68% do calor residual, reduzindo o consumo de combustível em 15-20% em usinas siderúrgicas integradas. Como um Fabricante de unidade de recuperação de gases de combustão na China , Equipamento químico Co. de Jiangsu Shineng, Ltd. projetou avanço Fabricante de caldeira de calor residual RHF soluções desde 2005, atendendo indústrias de carvão químico, metalurgia, geração de energia e amônia sintética.
O forno de soleira rotativa opera a 1250-1450°C, produzindo fluxos de gases de combustão contendo 20-25% de CO e hidrogênio. Sem recuperação, esta energia é perdida. Um Forno de lareira rotativa WHB transforma o calor residual em vapor ou água quente, melhorando diretamente a economia da planta e a pegada de carbono. Dados de projetos metalúrgicos de 2025 mostram que a integração de um Forno WHB reduz as emissões de CO₂ em aproximadamente 8.400 toneladas por ano para uma planta DRI de 300.000 tpa.
A Caldeira de calor residual de forno rotativo (também conhecido como RHF WHB or Caldeira RHF ) é um sistema de troca de calor instalado após o forno de soleira rotativa (RHF) para recuperar o calor sensível e latente dos gases de exaustão. Normalmente, o gás de combustão sai do RHF a 800-1100°C, transportando 35-40% da entrada total de energia do forno. O WHB Industrial captura esse fluxo térmico para gerar vapor saturado ou superaquecido em pressões de até 4,0 MPai, que pode acionar turbinas ou fornecer aquecimento de processos.
Em comparação com as caldeiras flamotubulares convencionais, um Metalúrgica WHB usa construção de tubo de água com superfícies antiincrustantes especialmente projetadas porque o gás residual RHF contém partículas finas de óxido de ferro (5-20 µm). A caldeira normalmente consiste em uma seção de evaporador, superaquecedor e economizador. Por um Sistema de recuperação de forno rotativo , o coeficiente geral de transferência de calor varia de 55 a 75 W/m²·K dependendo da velocidade do gás (3-6 m/s). Equipamento químico Co. de Jiangsu Shineng, Ltd. emprega tubos de calor soldados à base de níquel para resistir à corrosão em alta temperatura e atingir 92% de eficiência térmica em seu Recuperação de calor RHF projetos.
Instalando um Fabricante de caldeira de calor residual RHF sistema produz benefícios mensuráveis em plantas metalúrgicas. O gráfico abaixo compara métricas de desempenho típicas antes e depois da integração do WHB com base num estudo de caso de 2025 na província de Jiangsu (dados de operação de 360 dias).
Interpretação: Este gráfico de barras horizontais demonstra os principais benefícios de um Forno de lareira rotativa WHB instalação. A poupança de combustível aumenta em 20% devido à redução da procura de aquecimento. A temperatura dos gases de escape cai de 450°C para 180°C, evitando a poluição térmica e melhorando o desempenho do filtro de mangas a jusante. A geração de vapor chega a 12,5 toneladas por hora para uma planta RHF de 250.000 tpa. As emissões de CO₂ diminuem cerca de 8.400 toneladas métricas anualmente, o que equivale à remoção de 1.800 carros das estradas. O período de retorno é em média de 14 meses, tornando o WHB Industrial investimento altamente atrativo para Metalúrgica WHB aplicações. Todos os números são baseados em dados operacionais reais de instalações chinesas e estrangeiras de Equipamento químico Co. de Jiangsu Shineng, Ltd. caldeiras.
Além disso, um projeto bem projetado Recuperação de calor RHF System reduz em 35% o consumo de água nas torres de resfriamento, pois o calor recuperado substitui o vapor anteriormente gerado a partir de combustíveis fósseis. Para um típico complexo siderúrgico integrado, isto se traduz em economias anuais de US$ 1,2 milhão (com base nos preços da energia de 2025).
A tabela abaixo resume os parâmetros típicos de projeto para um Caldeira de recuperação de calor residual de forno adaptado para aplicações em fornos de soleira rotativa. Estas especificações estão em conformidade com os padrões ASME e GB, e Equipamento químico Co. de Jiangsu Shineng, Ltd. ofertas personalizadas RHF WHB para diferentes capacidades metalúrgicas.
| Parâmetro | Faixa de valores | Unidade |
|---|---|---|
| Temperatura de entrada dos gases de combustão | 800-1100 | °C |
| Temperatura de saída dos gases de combustão | 160-200 | °C |
| Pressão do vapor (projeto) | 1,6 - 4,0 | MPa |
| Temperatura do vapor (superaquecido) | 250-400 | °C |
| Eficiência térmica (base LHV) | 67,5 - 72,0 | % |
| Queda de pressão no lado do gás | ≤ 1200 | Pa |
Análise do gráfico de colunas: As barras verticais ilustram Caldeira RHF eficiência térmica para diferentes capacidades da planta. Para um forno de soleira rotativa de 150.000 toneladas por ano (tpa), a eficiência chega a 68% devido à menor estabilidade do fluxo de gás. Com 300.000 tpa, a eficiência ideal de 71,5% é alcançada, já que o Recuperação de calor RHF o sistema opera próximo à velocidade projetada (4,5 m/s). No entanto, a 500.000 tpa, a eficiência cai ligeiramente para 69,8% devido ao aumento do potencial de incrustação e à superfície limitada de troca de calor. A produção de vapor correspondente para a planta de 300 kt é de 9,2 t/h a 2,5 MPa. Esses dados vêm de Jiangsu Shineng testes de desempenho em seis operações Caldeira de calor residual metalúrgica unidades. Notavelmente, o Recuperação de calor residual de forno a eficiência impacta diretamente a intensidade energética geral da planta, reduzindo o consumo de combustível primário em 0,8 GJ por tonelada de DRI.
A curva de resfriamento dentro de um Caldeira de Forno Rotativo demonstra decaimento logarítmico. O gráfico de linhas abaixo mostra a redução de temperatura de 980°C na entrada para 180°C na saída em cinco zonas de troca de calor. Equipamento químico Co. de Jiangsu Shineng, Ltd. otimiza o espaçamento dos tubos com aletas para maximizar a transferência de calor por convecção e, ao mesmo tempo, minimizar o acúmulo de cinzas.
Explicação do gráfico de linhas: Esta curva representa o caminho de resfriamento dos gases de combustão através de um padrão Caldeira de calor residual RHF fornecido por Forno de lareira rotativa da China WHB especialistas. Começando em 980°C após a zona de combustão RHF, o gás entra na seção de radiação (não mostrada) e depois passa pelo superaquecedor (a temperatura cai de 610°C para 450°C). Nos bancos evaporadores, a energia é absorvida para gerar vapor, baixando a temperatura para 260°C. Finalmente, o economizador reduz a temperatura de saída para 180°C, melhorando a eficiência da caldeira em 7%. O coeficiente de transferência de calor na zona do evaporador atinge 68 W/m²·K a 85% de carga. Esse perfil térmico preciso permite Equipamento químico Co. de Jiangsu Shineng, Ltd. dimensionar cada módulo para evitar corrosão no ponto de orvalho (condensação ácida abaixo de 145°C). Os clientes relatam confiabilidade de 99,2% em um período de 3 anos com base nesta lógica de design.
O gráfico de radar abaixo compara cinco métricas operacionais: Eficiência Energética, Custo Operacional, Emissões, Manutenção e Retorno. O polígono externo representa a integração de um Sistema de recuperação de forno rotativo , enquanto o polígono interno reflete a planta de referência sem recuperação de calor.
Insights do gráfico de radar: O polígono azul (com RHF WHB ) supera significativamente em Eficiência Energética (índice 0,9 vs 0,45) e Custo Operacional (0,85 vs 0,5, quanto menor, melhor). As emissões caem drasticamente graças à recuperação de calor residual que substitui queimadores auxiliares — uma redução de 68% no equivalente de CO₂. O índice de manutenção mostra um aumento moderado (0,2) devido aos requisitos de remoção de fuligem, mas o período de retorno (0,3 para WHB) indica um retorno rápido. Para Caldeira de calor residual metalúrgica Manufacturer projetos, o custo do ciclo de vida é 42% menor em dez anos. Equipamento químico Co. de Jiangsu Shineng, Ltd. incorpora sistemas de batida automática para manter a manutenção abaixo de 15 dias/ano. Esta análise de radar confirma que um sistema bem concebido Forno WHB é indispensável para a metalurgia ferrosa moderna.
Nosso Forno de lareira rotativa WHB Supplier rede inclui Europa, Sudeste Asiático e Oriente Médio. Uma referência na Malásia (2024) atingiu 9.800 horas de operação com apenas uma interrupção planejada, comprovando a durabilidade do nosso Forno de alta temperatura WHB tecnologia.
Com tratamento adequado da água e remoção de fuligem, um Caldeira de calor residual RHF projetado por um profissional Fabricante de caldeira de calor residual RHF pode durar de 15 a 20 anos. A substituição dos tubos pode ser necessária após 8 a 10 anos para seções de superaquecedores de alta temperatura. Jiangsu Shineng usa tubos de liga 15CrMoG para maior resistência à fluência.
O WHB Industrial inclui batidas ou sopradores de fuligem a vapor/ar a cada 4-6 horas. A taxa típica de acumulação de cinzas é de 0,8-1,2 mm/mês; a limpeza restaura a transferência de calor em 95% da condição de limpeza. Nosso Metalúrgica WHB o design também apresenta tubos com aletas de grande passo para reduzir a formação de pontes.
Sim. Retrofit de um Recuperação de calor residual de forno sistema para um RHF existente requer modificação cuidadosa do duto de gases de combustão e suporte estrutural. O retorno para reformas varia de 14 a 22 meses, dependendo dos custos locais de energia. Jiangsu Shineng completou 30 retrofits na China e no exterior sem tempo de inatividade de produção durante o período de integração.
Para obter mais dados técnicos ou para explorar um Forno de alta temperatura WHB solução para o seu forno de soleira rotativa, entre em contato Equipamento químico Co. de Jiangsu Shineng, Ltd. – seu confiável Fabricante de unidade de recuperação de gases de combustão na China and Fabricante de caldeira de calor residual RHF desde 2005.
Dados de referência derivados de “Industrial Waste Heat Recovery: Best Practices for Metallurgical Furnaces”, Agência Internacional de Energia (IEA), 2024; e relatórios de desempenho interno de Jiangsu Shineng (2025).
